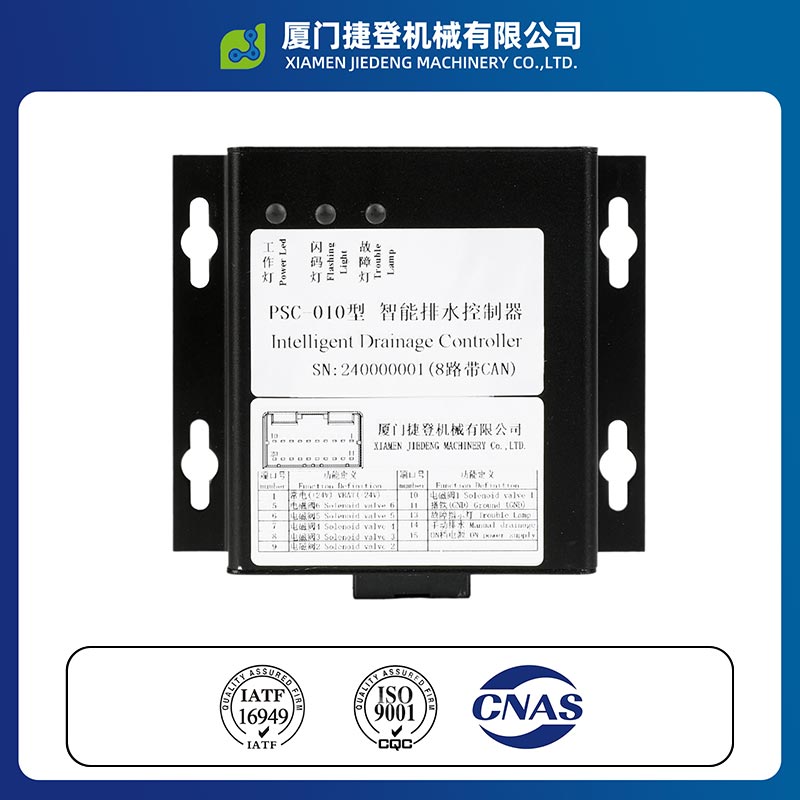

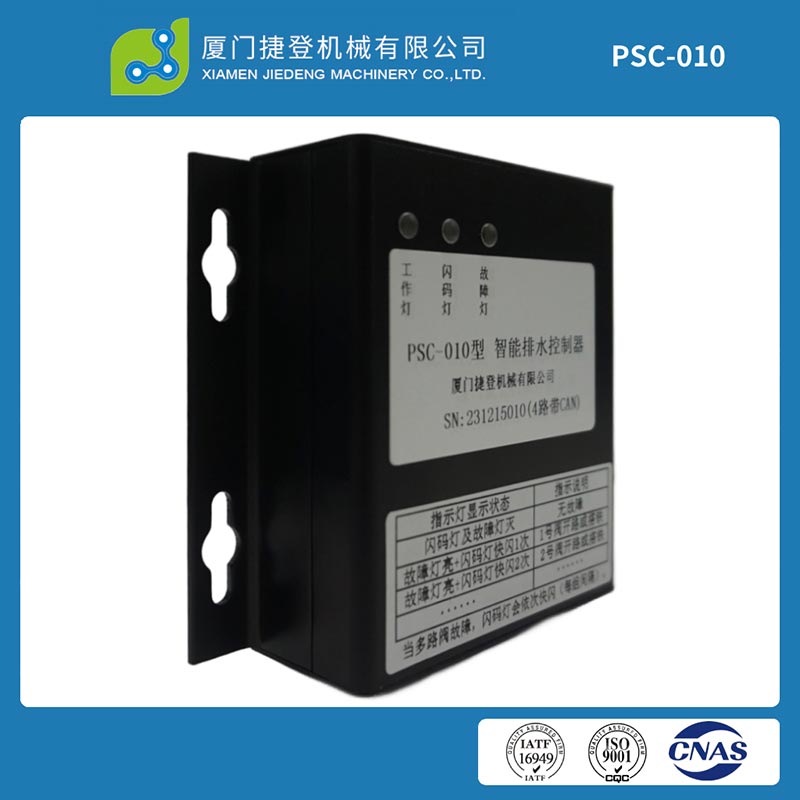

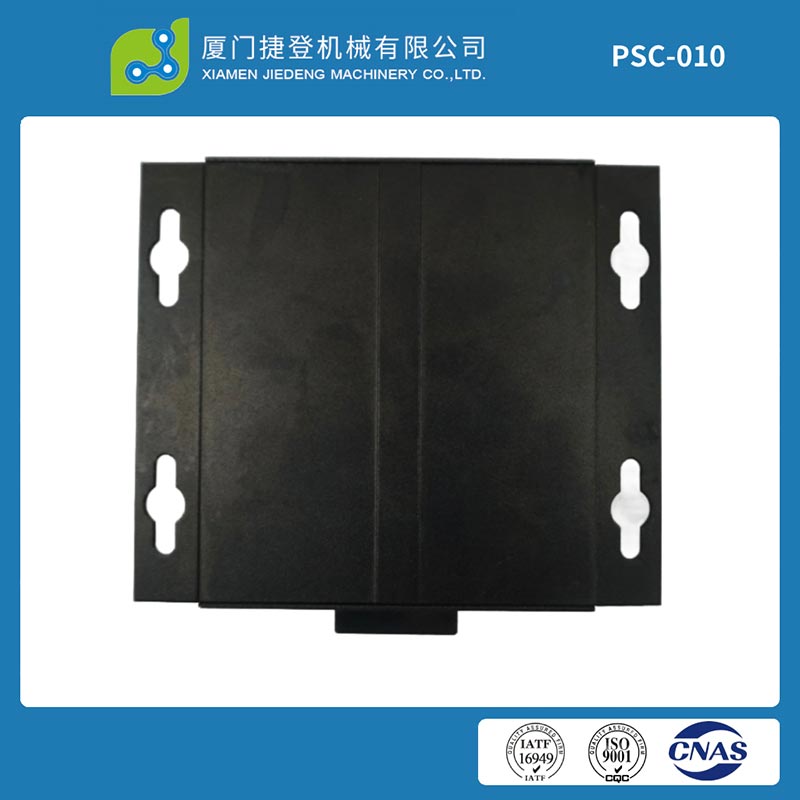

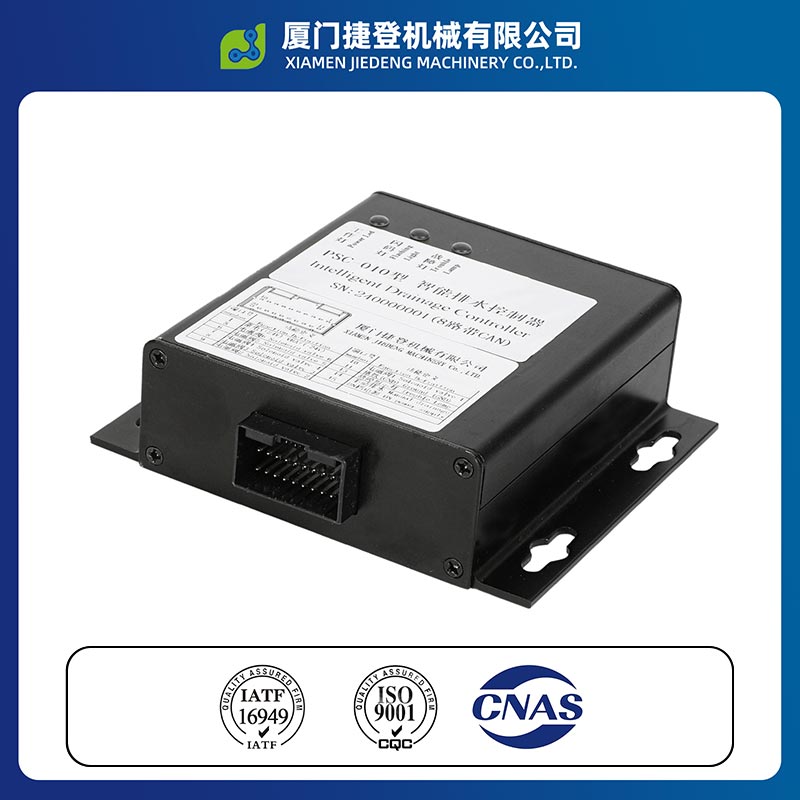

Erőteljes intelligens vízelvezető vezérlő

A Xiamen Jiedeng által szállított "erőteljes intelligens vízelvezető vezérlő" nélkülözhetetlen része a intelligens vízelvezető rendszer. Az intelligens vízelvezetés-vezérlő rendszer elsősorban a pneumatikus fékre van kialakítva akkumulátor haszongépjárművekből, a hagyományos kézi leeresztő szelepet lecserélve és automatikusan kisüti a felhalmozódott víz a hengerben. Elkerülheti az olyan potenciális veszélyeket, mint a csőkorrózió, a szelepek eltömődése és a fékrendszer kudarcot a víz felhalmozódása okozza. A teljes folyamat nem igényel kézi kezelést, így biztosítva a hosszú távú működést a jármű teljes fékrendszerének stabil és biztonságos működése.

Működési elv

※ A rendszer az elektromos vezérlő leeresztő szeleppel és az intelligens leeresztő vezérlővel együttműködve működik.
※ Áramkimaradás és statikus állapot esetén a leeresztő szelep szorosan zárva marad, hogy a gáz ne szivárogjon forrás a tárolóhengerben.
※ Bekapcsoláskor és működés közben az elektromágneses szelepmagot az elektromágneses erő működteti, kinyitva a vízelvezető csatorna.
※ A tárolóhenger belső gáznyomásának segítségével a víz felhalmozódása automatikusan megtörténik lemerült.
※ A vezérlő egyidejűleg gyűjt különféle jeleket, mint például a hőmérséklet, a kézifék és a CAN busz.
※ Az összegyűjtött jelek alapján teljesen automatikus vízelvezető rendszer logikai vezérlést valósít meg. A vízelvezetés indítása és A leállítási folyamat nem igényel kézi beavatkozást.

Alapvető hardver-összetétel architektúra

A teljes intelligens vízelvezető rendszer alapvető elemei: intelligens vízelvezető vezérlő, 8 csatornás elektromosan vezérelt leeresztő szelep, fűtés relé, hőmérséklet érzékelő, kényszerleeresztő kapcsoló, hibajelző fény és CAN kommunikációs kábel.

1. Intelligens vízelvezető vezérlő: Ellátja a rendszer általános logikai működésének és a vezérlés végrehajtásának alapvető funkcióját.
2. 8 csatornás elektromosan vezérelt leeresztő szelep: Több tárolóhenger leeresztő művelet végrehajtásáért felelős.
3. Hőmérséklet érzékelő: Valós idejű környezeti hőmérsékletet gyűjt a fűtési és vízelvezetési logika alapjaként.
4. Fűtés relé: Télen vezérli a fűtőkört az alacsony hőmérsékletű fagyálló védelem elérése érdekében.
5. Kényszervíztelenítés kapcsoló: Kézi kényszerleeresztés vezérlési funkciót biztosít.
6. Hibajelző lámpa: Rendszerhiba jelzésére és riasztás visszajelzésére szolgál.
7. CAN kommunikációs kábel: A jármű jelátvitelét és kommunikációs interakcióját éri el.

Nyolc csatornás vízelvezető konfiguráció

A vezérlő 8 független leeresztő szelep csatornát támogat, amely több levegőtároló hengerrel illeszthető modellek külön vízelvezetéshez. Az 1. szelep a regeneratív levegő tároló henger elvezetésére szolgál, míg a a többi 2-8 csatorna különböző időpontokban egymástól függetlenül működik. Minden csatornának saját vezérlő kábelkötege és interfész, és a csatornaszámok címkékkel megkülönböztethetők, megfelelve a különböző járművek elrendezési követelményeinek levegőtároló hengeres modellek.

Téli automatikus fűtési funkció

A rendszer egy Controller alacsony hőmérsékletű fűtési logikával van felszerelve. Bekapcsolás után automatikusan elindul fűtés, ha a környezeti hőmérséklet ≤ 3 ℃, és állítsa le a fűtést, ha ≥ 5 ℃. 24V/20A fűtéssel van felszerelve relé, amely kompatibilis az alumínium héjú fűtőszál kötegekkel. Ez megakadályozza, hogy a vízleeresztő szelep és a csővezeték elmozduljon fagyás és eltömődés alacsony hőmérsékleten, biztosítva a normál működést még rendkívül hideg területeken is.
