Professzionális leeresztőszelep-vezérlő gyártó

RáadásulLevegőtartály leeresztő szelepek, Jiedeng gépekleeresztőszelep-vezérlőket is kínál, amelyek az egyablakos megoldások gyártójaként és szállítójaként szolgálnak. Ez a terméksorozat kifejezetten két fő modellből áll, amelyek rugalmas és kényelmes telepítési lehetőséget kínálnak a járműtípusok széles skálájához – beleértve a nehéz tehergépjárműveket, bányászati teherautókat, távolsági buszokat, városi buszokat és félpótkocsikat.

Mi az a leeresztőszelep-vezérlő?

A Drain Valve Controller a haszongépjárművek, buszok és pótkocsik pneumatikus fékrendszereinek intelligens vezérlő magja. Az elektromosan vezérelt leeresztő szeleppel együtt használva a vízelvezető rendszer agyaként működik.

Főleg az elektromosan vezérelt leeresztő szelep vezérlésére szolgál, megkönnyítve a kondenzvíz automatikus elvezetését a légtartályban, ezáltal megelőzve a csővezetékek és szeleptestek rozsdásodását, valamint a fékek meghibásodását.

Milyen intelligens vízelvezető vezérlőt tud biztosítani a Jiedeng?

Kép

Modell specifikácións

Utasítás

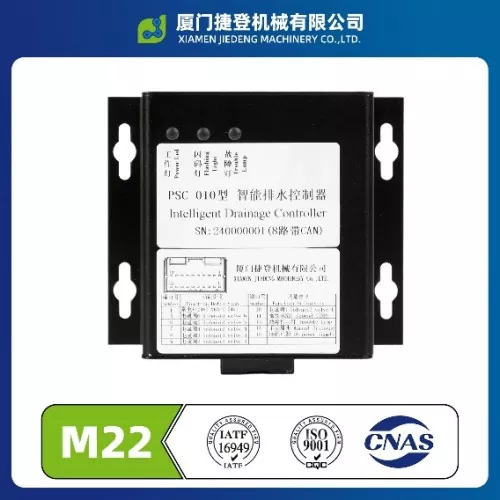

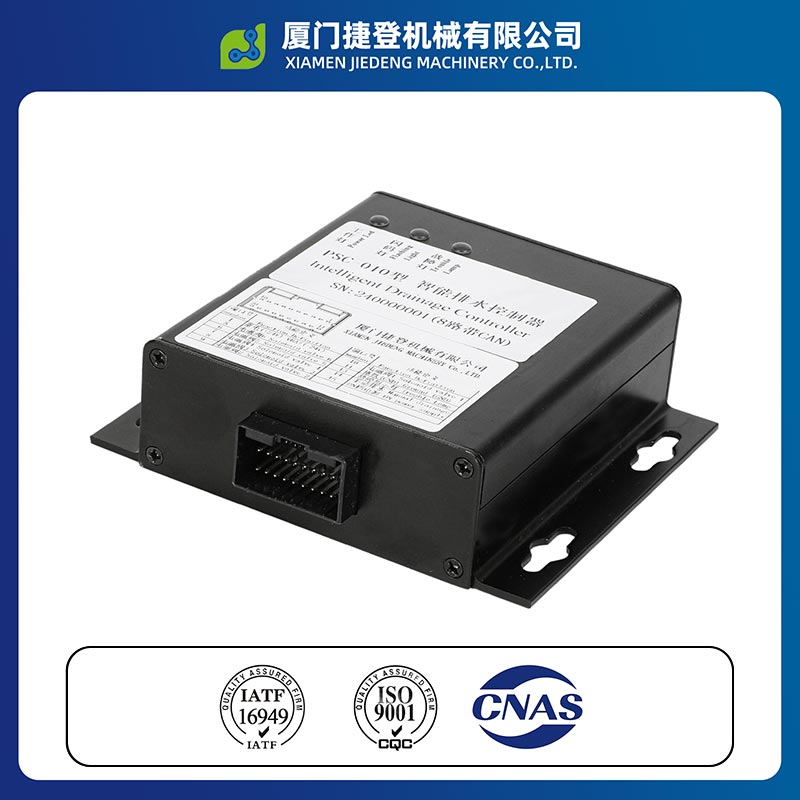

Drain Valve Controller

JD KÓD: PSC-010

MÉRETE: 120*100*35

Beépítési furat: 4 - φ9

Üzemi feszültség: DC 18V - 36V

Maximális vezérlő csatornák: 8

Hibaészlelés: rövidzárlat vagy szakadás

Védettségi szint: IP5X

Működési hőmérséklet: -20 ℃ és 100 ℃ között

A termék anyaga: alumínium ötvözet

Beépülő modul modellje: AMP 174047-2

Az elektromosan vezérelt leeresztő szelep vezérlőegységeként szolgál.

Alacsony hőmérsékletű környezetben és magas tengerszint feletti magasságban, ahol fennáll a fagyveszély, ha a hőmérséklet-figyelő funkciót engedélyezni kell, hőmérséklet-érzékelőt kell csatlakoztatni.

A maximális vezérlőkör 8. Normál körülmények között legfeljebb 8 elektromosan vezérelt leeresztő szelepet tud vezérelni, de párhuzamosítással több leeresztő szelep vezérelhető.

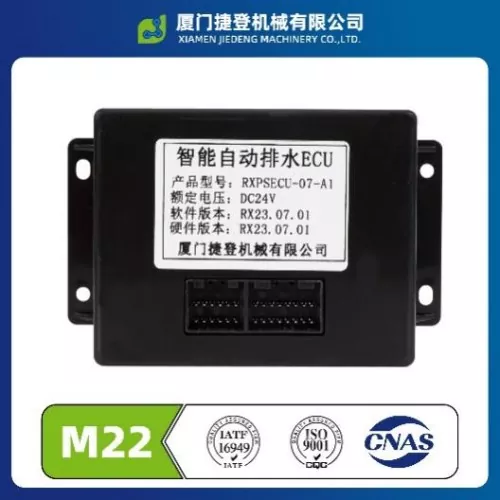

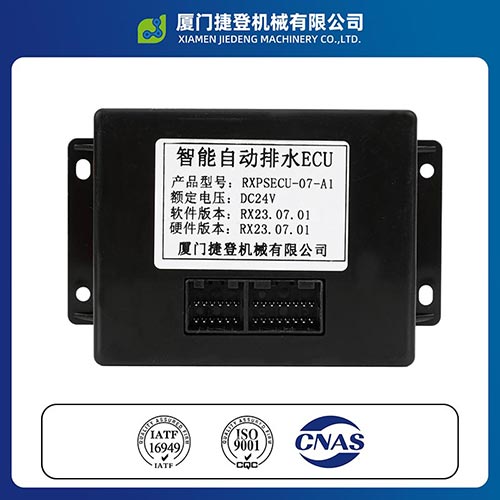

Drain Valve Controller

JD KÓD: RXPSECU-07-A1

SIZE: 120*100*28

Beépítési furat: 4 - φ4

Üzemi feszültség: DC 19V - 32V

Max. vezérlő csatornák: 7

Hibaészlelés: rövidzárlat vagy szakadás

Védettségi szint: IP5X

Működési hőmérséklet: -20 ℃ és 100 ℃ között

A termék anyaga: műanyag

Dugós modellek: AMP 174045-2 és AMP 174046-2

Az elektromosan vezérelt leeresztő szelep vezérlőegységeként szolgál.

Alacsony hőmérsékletű környezetben és fagyveszélyes magas tengerszint feletti magasságban, ha a hőmérséklet-felügyelet funkciót engedélyezni kell, hőmérséklet-érzékelőt kell csatlakoztatni.

A maximális vezérlőkör 8. Normál körülmények között legfeljebb 8 elektromosan vezérelt leeresztő szelepet tud vezérelni, de párhuzamosítással több leeresztő szelep vezérelhető.

Mi a különbség a két modell között?

A két intelligens vízelvezető vezérlő alapvető funkciói nagyon hasonlóak. Lényegében a PSC-010 az RXPSECU-07-A1 továbbfejlesztett változata. Mindkettő támogatja a hőmérséklet-felügyeletet, a hibaészlelést, a CAN-kommunikációt és a többszelepes párhuzamos bővítést. Ugyanúgy teljesítenek a hagyományos vízelvezetés-szabályozási forgatókönyvekben.

A fő különbség a részletek frissítésében rejlik:

A PSC-010 a héjat műanyagról alumíniumötvözetre korszerűsítette, ami megnövelte az ütésállóságát, és jobban megfelel a kemény munkakörülményeknek; az interfész kettős bővítőhelyről egyetlen foglalatba került, így a telepítési és vezetékezési folyamat leegyszerűsödik.

Az újdonságok között szerepel a munkalámpák, a villogó kódlámpák és a hibajelző lámpák, amelyek jelentősen javítják a hibaészlelés hatékonyságát, valamint a maximális vezérlőcsatorna is 8 csatornásra bővült.

※ A teljesség igénye: Válassza a PSC-010-et.

Az alumíniumötvözet burkolat tartósabb és ellenállóbb a sérülésekkel szemben.

Az egynyílásos kialakítás egyszerű vezetékezést tesz lehetővé.

A három jelzőlámpa gyors hibaelhárítást tesz lehetővé.

A 8 csatornás vezérlés nagyobb skálázhatóságot biztosít, így alkalmas különféle összetett munkakörülményekre.

Egy lépésben teljesen működőképes.

※ A költséghatékonyság elérése érdekében: Válassza az RXPSECU-07-A1 lehetőséget.

Minden alapvető funkcióval rendelkezik, megfelel az alapvető vízelvezetés-szabályozási követelményeknek.

A műanyag burkolat olcsóbb.

7 vezérlőcsatornájával alkalmas általános forgatókönyvekre, és korlátozott költségvetés mellett is stabilan használható.

Hogyan és hova kell telepíteni?

Mindkét intelligens vízelvezető vezérlő támogatja a rugalmas telepítést:

A PSC-010 modell 4 φ9 beépítési furattal, az RXPSECU-07-A1 modell pedig 4 φ4 beépítési furattal van felszerelve.

Csavarokkal közvetlenül rögzíthetők, vagy kábelrögzítővel gyorsan rögzíthetők, és különféle telepítési forgatókönyvekhez alkalmasak.

Javasoljuk, hogy a beépítési helyet olyan területeken válassza ki, mint például a jármű elektromos tere, a vezetőfülke belső terei, amelyek szárazak, szellőzőek és kényelmesen karbantarthatók, kerülve azokat a helyeket, ahol az alváz hajlamos a fröccsenő sárra és a magas hőmérsékletű hőforrásokra, és kerülni kell a kültéri csupasz telepítést a berendezés stabil működése érdekében.

Mik az alkalmazható forgatókönyvek?

Főleg minden pneumatikus fékrendszerrel rendelkező haszonjármű-modellben használatos, mint például nehéz teherautók, bányászati teherautók, buszok, városi buszok és félpótkocsik.

Automatikusan szabályozza a leeresztő szelep fűtését, és kivezeti a kondenzvizet a légtartályból, megelőzve a csővezetékek rozsdásodását, megelőzve a téli jégdugulásokat, valamint a fékek biztonságát.

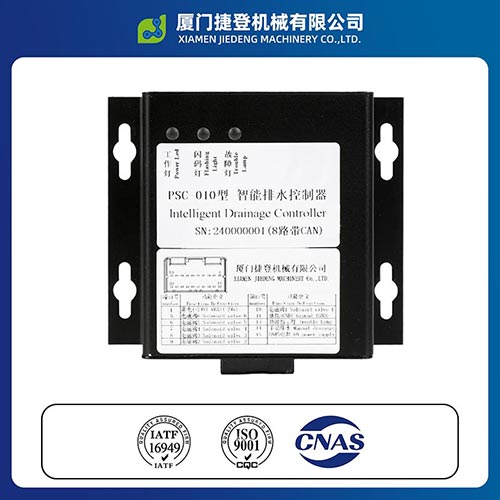

A három jelzőfény a PSC-010-en

A három jelzőlámpa a munkalámpa, a villogó kódjelző lámpa és a hibajelző lámpa. Normál üzemállapotban a munkalámpa folyamatosan égve marad; hiba esetén a hibajelző lámpa folyamatosan égve marad, miközben a villogó kódfény villog. A villogó kódfény villogási mintája alapján kezdetben meghatározhatja a hiba okát.

A részletek a következők:

Villogó kódjelző lámpa és hibajelző lámpa kijelző	Leírások
eloltani	NINCS HIBA
Egyszer felvillan	Az 1. csatorna nyitott vagy földelt.
Flashes twice	A 2. csatorna nyitott vagy földelt.
3-szor villan	A 3. csatorna nyitott vagy földelt.
4-szer villan	A 4-es csatorna nyitott vagy földelt.
5-ször felvillan	Az 5-ös csatorna nyitott vagy földelt.
6-szor felvillan	A 6-os csatorna nyitott vagy földelt.
7-szer villan	A 7-es csatorna nyitott vagy földelt.
8-szor villan	A 8-as csatorna nyitott vagy földelt.
9-szer villan	Fűtési csatorna szakadt áramkör vagy földelési hiba
10-szer villan	Szakadt áramkör vagy a hőmérséklet-érzékelő testcsatlakozása

Mi az intelligens automatikus vízelvezető ECU vezérlési logikája?

Az intelligens vízelvezető vezérlő rugalmas szabályozási módokkal rendelkezik, amelyek lehetővé teszik a megfelelő megoldások kiválasztását a tényleges igények alapján:

Ha a CAN buszhoz csatlakozik, rugalmasan konfigurálhat különféle vízelvezetési, fűtési és védelmi logikákat olyan paraméterek alapján, mint a jármű nyomása és sebessége, alkalmazkodva a bonyolult munkakörülményekhez.

Az alapértelmezett vezérlési logika az ügyfelek által általánosan használt mód. Nem igényel csatlakozást a CAN-buszhoz, és bekapcsoláskor normálisan működik.

A művelet kényelmes, és nincs szükség további hibakeresésre. Megfelel a legtöbb rutinhasználati forgatókönyvnek. Pontosabban:

※ Automatikus vízelvezetési folyamat

1. Ha a jármű kulcsos kapcsolóját ON állásba fordítja, a jármű végrehajtja az automatikus víztelenítési funkciót:

① t°＞3℃: A vízelvezetés azonnal megtörténik;

② t°≤3℃: a be- és leürítési ciklus nem kerül végrehajtásra;

2. Amikor a kulcsos kapcsoló ki van kapcsolva:

① t°＞3℃: A vízelvezetés azonnal megtörténik;

② t°≤3℃: A vízelvezetés nem történik meg, ha a tápellátást kikapcsolják.

3. A nedves tároló szelepek leeresztési időköze 30 perc, a 2-8 szelepek leeresztési időköze 2 óra, és az egyes ciklusok leeresztési ideje 2 másodperc.

※ Heating Function

1. Bekapcsolás után:

t°≤3℃: Fűtésszabályzó kimenet；

t°≥5℃: A fűtésszabályozás leállította a kimenetet.；

2. Bekapcsolás után BE állásban, t°＞3℃: A fűtésszabályozás nem működik.

※ Kötelező vízelvezető funkció

1. A kényszerürítés gomb megnyomása után a kényszerürítés végrehajtásra kerül.；

2. A gomb elengedésekor a kényszerített vízelvezetés leáll.

Miért válassza a Jiedenget?

A Xiamen Jiedeng Machinery nagy teljesítményű légtartály automatikus tartályleeresztő gyártására specializálódott levegőtároló tartályokhoz. Robusztus tervezést, szigorú minőség-ellenőrzést és megbízható teljesítményt alkalmazunk, hogy tartós megoldásokat kínáljunk a sűrített levegős rendszerek számára.

Termékeink hatékony kondenzvíz-elvezetést biztosítanak, meghosszabbítják a berendezések élettartamát, csökkentik a karbantartási ráfordításokat, és stabil működést biztosítanak különféle munkakörülmények között.

Ha minket választ, professzionális minőséget, időben történő szállítást és megbízható értékesítés utáni támogatást kap.

Tanúsítványaink

A Drain Valve Controller CE minősítéssel és RoHS tanúsítvánnyal rendelkezik. Az IATF16949 minőségirányítási rendszert alkalmazza.

Eközben a Jiedeng nemzeti csúcstechnológiai vállalkozás is, amely számos találmányi szabadalommal, használati mintaszabadalommal és formatervezési szabadalommal rendelkezik, és alapvető technológiája egymástól függetlenül vezérelhető.
